Поверочные линейки

Поверочная линейка — это специальный измерительный инструмент, который используется в машиностроении для определения непрямолинейности поверхностей, то есть для измерения наибольшего расстояния от точек реального профиля поверхности до прилегающей прямой (ребра линейки).

Технические условия линеек поверочных согласно ГОСТ 8026-92.

Существует несколько типов поверочных линеек:

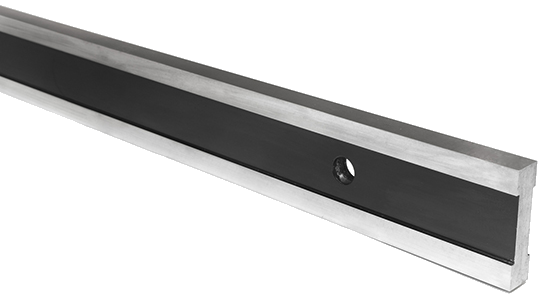

- ШД - с широкой рабочей поверхностью двутаврового сечения;

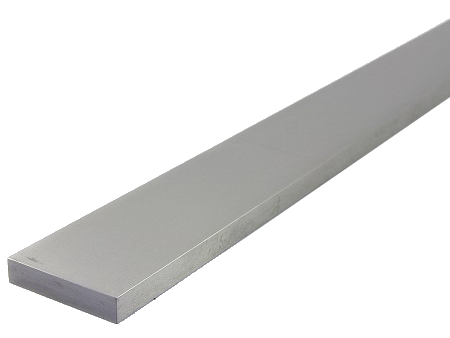

- ШП - с широкой рабочей поверхностью прямоугольного сечения;

- ЛД - лекальные с двусторонним скосом;

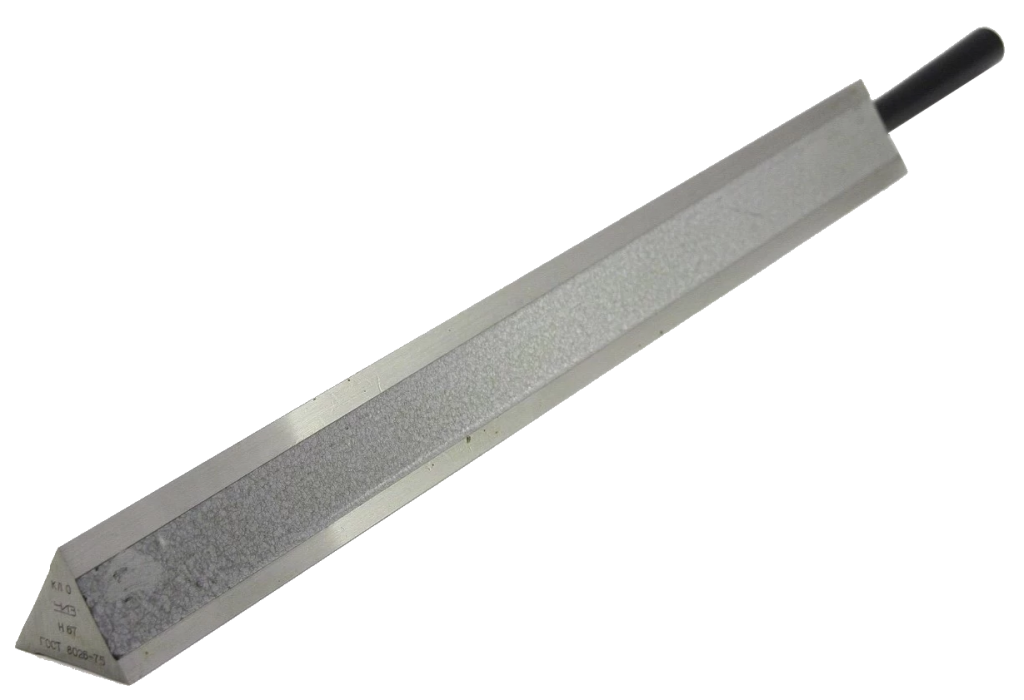

- ЛТ - лекальные трехгранные;

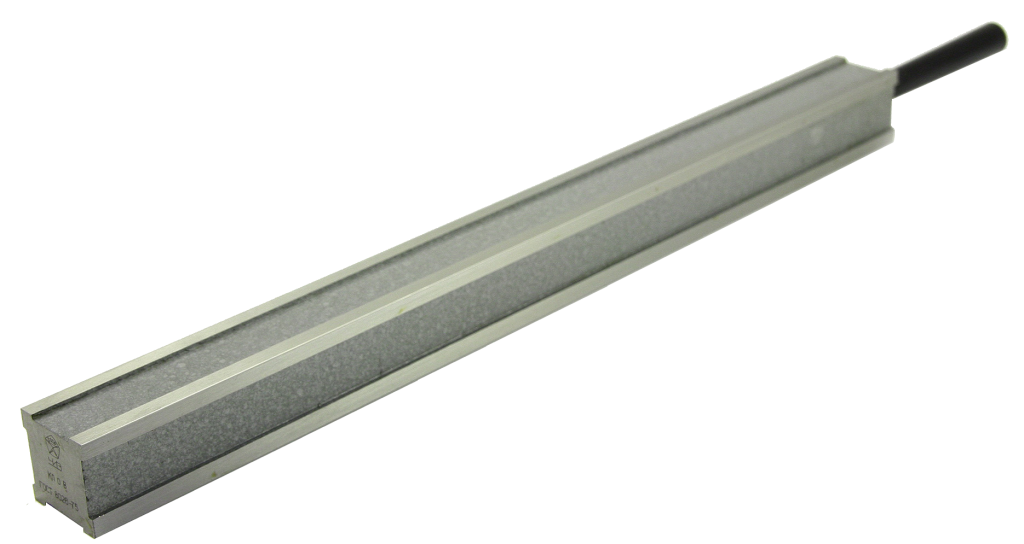

- ЛЧ - лекальные четырехгранные.

Размеры и классы поверочных линеек:

Линейки поверочные ШД:

630х14, 1000х16, 1600х18 классов точности 0;01;1;2

2000х18, 2500х20, 3000х20 классов точности 01;1;2

4000х30 классов точности 1;2

Линейки поверочные ШП:

400х6 классов точности 0; 01; 1;2

630х10 классов точности 0; 01; 1;2

Линейки поверочные ЛД:

50х22х6 классов точности 0; 1

80х22х6 классов точности 0; 1

125х27х6 классов точности 0; 1

200х30х8 классов точности 0; 1

320х40х8 классов точности 0; 1

500х50х10 классов точности 0; 1

Линейки поверочные ЛТ:

200х26 классов точности 0; 1

320х26 классов точности 0; 1

500х40 классов точности 0; 1

Линейки поверочные ЛЧ:

200х20 классов точности 0; 1

320х25 классов точности 0; 1

500х35 классов точности 0; 1

Метод работы с лекальными линейками позволяет определять просвет в диапазоне 1-5 мкм при приложении ребра линейки к контролируемой поверхности. Линейки с широкой рабочей поверхностью используются для измерения линейных отклонений или проверки неплоскостности деталей по методу пятен «на краску».

Этот инструмент незаменим при контроле качества поверхностей деталей станков, машин и другой машиностроительной продукции.
