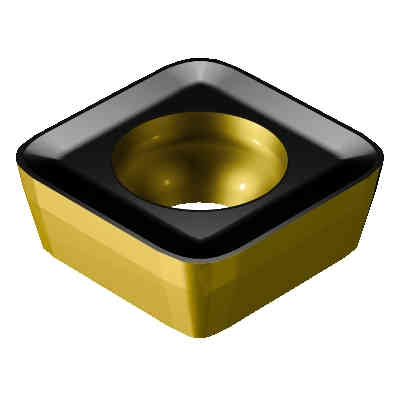

Номер по каталогу: 7564461
Классификация материала, уровень 1 (TMC1ISO) = PK
Тип крепления пластины (IFS) = 3
Размер и форма пластины (CUTINTSIZESHAPE) = CoroMill 210 -0904 s=4.5
Число режущих кромок (CEDC) = 4

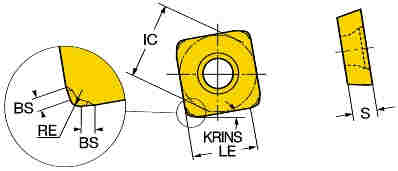

Диаметр вписанной окружности (IC) = 9,5 mm
Форма пластины (SC) = S
Эффективная длина режущей кромки (LE) = 5,77 mm
Длина кромки Wiper (BS) = 0,66 mm
Радиус кромки Wiper (BSR) = 50 mm
Радиус при вершине (RE) = 1,4 mm
Эквивалент радиуса при вершине (REEQ) = 2,5 mm
Угол между главной режущей кромкой и wiper (KRINS) = 10 deg
Исполнение (HAND) = N
Сплав (GRADE) = 4330
Основа сплава (SUBSTRATE) = HC
Покрытие (COATING) = CVD TICN+AL2O3+TIN
Толщина пластины (S) = 4,5 mm
Масса элемента (WT) = 0,011 kg
Max глубина резания (APMX) = 1,2 mm
