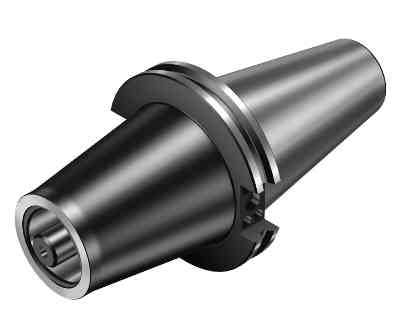

Sandvik Coromant TM-V50-C6-718246

Номер по каталогу: 7779161
Интерфейс со стороны станка (ADINTMS) = CAT-V -AD/B central/flange coolant - CAT-V50
Интерфейс со стороны заготовки (ADINTWS) = Coromant Capto (bolt clamping) -size C6
Демпфирующие свойства (DPC) = false
Тип подвода СОЖ к инструменту (CNSC) = decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = axial concentric exit
Давление СОЖ (CP) = 80 bar
Диаметр соединения (DCON) = 63 mm
Функциональный диаметр (DFC) = 44 mm
Размер резьбы центрального болта (CRKS) = 1inch-8
Каппа (угол вращение вокруг оси z) (KAP) = 0 deg

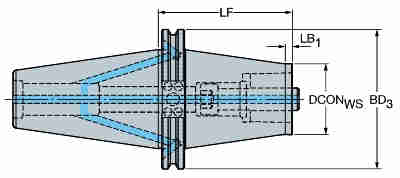

Функциональная длина (LF) = 125 mm
Диаметр корпуса (BD1) = 63 mm
Диаметр корпуса (BD2) = 63 mm
Диаметр корпуса (BD3) = 69,85 mm
Диаметр корпуса (BD4) = 98,4 mm
Длина корпуса (LB1) = 5 mm
Длина корпуса (LB2) = 90 mm
Длина корпуса (LB3) = 105,95 mm
Длина корпуса (LB4) = 125 mm
Половина угла конусности (BHTA1) = 0 deg
Половина угла конусности (BHTA2) = 2,349 deg
Крутящий момент (TQ) = 170 Nm
Материал корпуса (BMC) = Steel
Сбалансирован конструктивно (BBD) = false
Масса элемента (WT) = 4,977 kg
