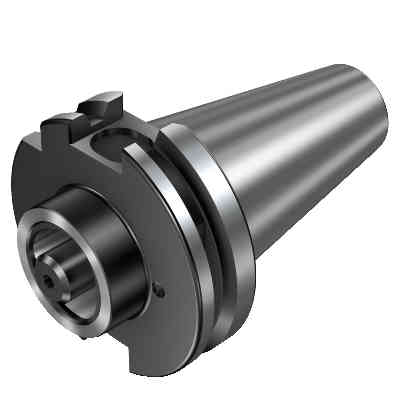

Sandvik Coromant TM-IB40-C4-694110

Номер по каталогу: 7621414
Интерфейс со стороны станка (ADINTMS) = BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
Интерфейс со стороны заготовки (ADINTWS) = Coromant Capto (bolt clamping) -size C4
Демпфирующие свойства (DPC) = false
Тип подвода СОЖ к инструменту (CNSC) = decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = axial concentric exit
Давление СОЖ (CP) = 80 bar

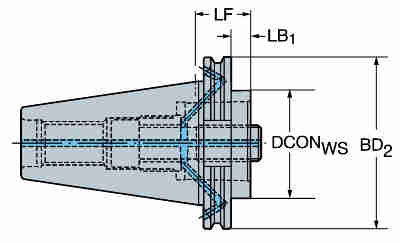

Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 44,45 mm
Размер резьбы центрального болта (CRKS) = M16
Каппа (угол вращение вокруг оси z) (KAP) = 0 deg
Функциональная длина (LF) = 55 mm
Диаметр корпуса (BD1) = 63,5 mm
Диаметр корпуса (BD2) = 63,5 mm
Длина корпуса (LB1) = 55 mm
Длина корпуса (LB2) = 55 mm
Половина угла конусности (BHTA) = 0 deg
Крутящий момент (TQ) = 55 Nm
Материал корпуса (BMC) = Steel
Сбалансирован конструктивно (BBD) = false
Масса элемента (WT) = 1,08 kg
