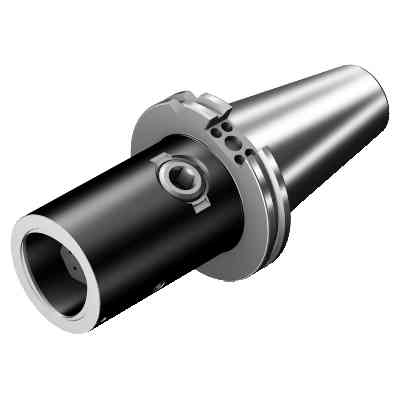

Sandvik Coromant TM-I50-QC4-716090

Номер по каталогу: 7765477
Интерфейс со стороны станка (ADINTMS) = ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Интерфейс со стороны заготовки (ADINTWS) = Coromant Capto (segment clamping) -size C4
Демпфирующие свойства (DPC) = false
Тип подвода СОЖ к инструменту (CNSC) = decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = axial concentric exit
Давление СОЖ (CP) = 80 bar
Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 28 mm
Размер резьбы центрального болта (CRKS) = M24
Каппа (угол вращение вокруг оси z) (KAP) = 0 deg

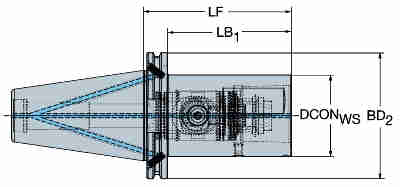

Функциональная длина (LF) = 90 mm
Диаметр корпуса (BD1) = 97,45 mm
Диаметр корпуса (BD2) = 97,45 mm
Длина корпуса (LB1) = 90 mm
Длина корпуса (LB2) = 90 mm
Половина угла конусности (BHTA) = 0 deg
Крутящий момент (TQ) = 50 Nm
Материал корпуса (BMC) = Steel
Сбалансирован конструктивно (BBD) = false
Масса элемента (WT) = 3,12 kg
