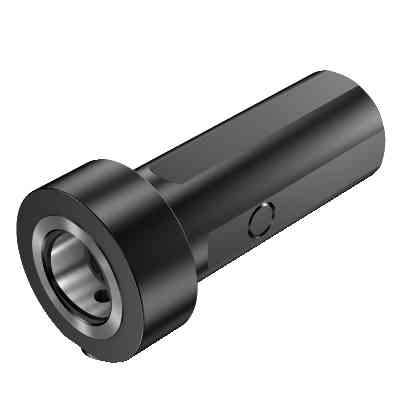

Sandvik Coromant C5-NC2000-12024-A32

Номер по каталогу: 5727928
Интерфейс со стороны станка (ADINTMS) = Cylindrical shank w/ 3 flats -inch: 2
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C5
Угол корпуса со стороны заготовки (BAWS) = 0 deg
Исполнение (HAND) = N
Тип подвода СОЖ к инструменту (CNSC) = 2: radial entry
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Размер резьбы входного отверстия для СОЖ (CNT) = G 1/8-28
Давление СОЖ (CP) = 80 bar
Диаметр соединения (DCON) = 50,8 I 50 mm
Функциональный диаметр (DFC) = 35 mm
Высота хвостовика (H) = 47 mm
Функциональная длина (LF) = 24 mm
Функциональная ширина (WF) = 0 mm
Функциональная высота (HF) = 0 mm
Диаметр корпуса (BD1) = 61,5 mm
Длина корпуса (LB1) = 24 mm
Общая высота (OAH) = 61,5 mm
Общая ширина (OAW) = 61,5 mm

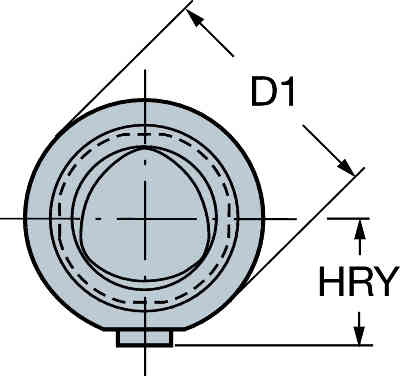

Нижняя точка от основной плоскости (HRY) = 31 mm
Крутящий момент (TQ1) = 70 Nm
Масса элемента (WT) = 2,133 kg
