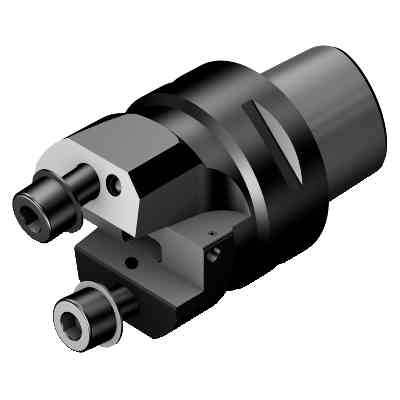

Sandvik Coromant C5-BR20-E-048

Номер по каталогу: 7216827

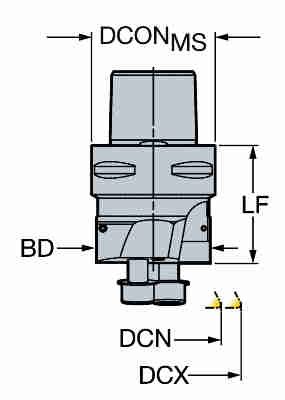

Min диаметр резания (DCN) = 55 mm
Max диаметр резания (DCX) = 71 mm
Интерфейс со стороны станка (ADINTMS) = Coromant Capto (bolt and segment clamping) -size C5
Интерфейс со стороны заготовки (ADINTWS1) = BR20 slide -size E (side A)
Интерфейс со стороны заготовки (ADINTWS2) = BR20 slide -size E (side B)
Тип подвода СОЖ к инструменту (CNSC) = 3: axial concentric and radial entry
Тип подвода СОЖ к зоне резания (CXSC) = 1: axial concentric exit
Давление СОЖ (CP) = 70 bar
Стандартное численное обозначение (STDNO1) = ISO26623-1
Диаметр соединения (DCON) = 50 mm
Функциональная длина (LF1) = 48 mm
Функциональная длина (LF2) = 47,7 mm
Функциональная ширина (WF1) = 6,25 mm
Функциональная ширина (WF2) = 6,25 mm
Длина корпуса (LB1) = 48 mm
Диаметр корпуса (BD1) = 50 mm
Половина угла конусности (BHTA) = 0 deg
Крутящий момент (TQ) = 38 Nm
Материал корпуса (BMC) = Steel
Масса элемента (WT) = 0,72 kg
