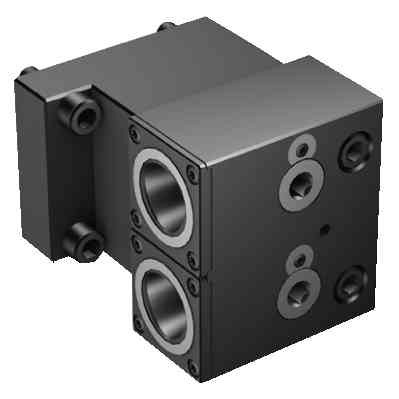

Sandvik Coromant C4-TRI-MS40A-YT

Номер по каталогу: 6039872
Интерфейс со стороны станка (ADINTMS) = Mori Seiki non-driven turret interface -size MS40A
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C4
Угол корпуса со стороны заготовки (BAWS) = 90 deg
Исполнение (HAND) = R
Тип подвода СОЖ к инструменту (CNSC) = 7: decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Давление СОЖ (CP) = 80 bar

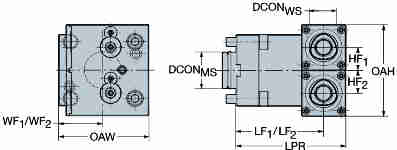

Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 28 mm
Программируемая длина (LPR) = 119 mm
Функциональная длина (LF1) = 95 mm
Функциональная длина (LF2) = 95 mm
Функциональная ширина (WF1) = 48 mm
Функциональная ширина (WF2) = 48 mm
Функциональная высота (HF1) = 25 mm
Функциональная высота (HF2) = 25 mm
Общая высота (OAH) = 99,6 mm
Общая ширина (OAW) = 98 mm
Высота корпуса (HTB) = 99,6 mm
Крутящий момент (TQ1) = 40 Nm
Крутящий момент (TQ2) = 40 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 10
Масса элемента (WT) = 6,754 kg
