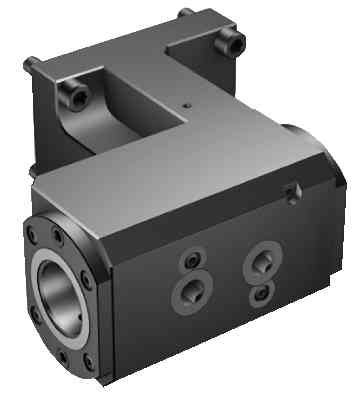

Sandvik Coromant C4-TRI-MS40A-DT

Номер по каталогу: 6144263
Интерфейс со стороны станка (ADINTMS) = Mori Seiki non-driven turret interface -size MS40A
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C4
Угол корпуса со стороны заготовки (BAWS) = 90 deg
Исполнение (HAND) = R
Тип подвода СОЖ к инструменту (CNSC) = 7: decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Давление СОЖ (CP) = 80 bar

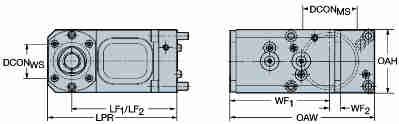

Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 28 mm
Программируемая длина (LPR) = 124 mm
Функциональная длина (LF1) = 100 mm
Функциональная длина (LF2) = 100 mm
Функциональная ширина (WF1) = 68 mm
Функциональная ширина (WF2) = 68 mm
Функциональная высота (HF1) = 0 mm
Функциональная высота (HF2) = 0 mm
Общая высота (OAH) = 78 mm
Общая ширина (OAW) = 136 mm
Крутящий момент (TQ1) = 40 Nm
Крутящий момент (TQ2) = 40 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 10
Масса элемента (WT) = 9,065 kg
