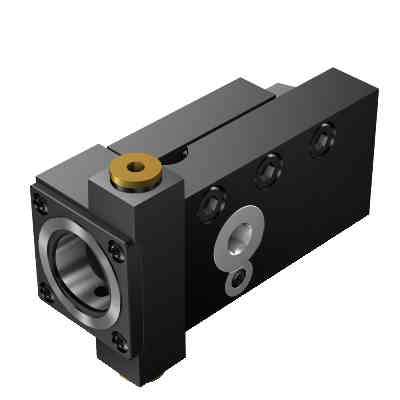

Sandvik Coromant C4-RC2085-24102-16M

Номер по каталогу: 5727828
Интерфейс со стороны станка (ADINTMS) = Rectangular shank -inch: 2 x 1
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C4
Угол корпуса со стороны заготовки (BAWS) = 0 deg
Исполнение (HAND) = R
Тип подвода СОЖ к инструменту (CNSC) = 2: radial entry
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Размер резьбы входного отверстия для СОЖ (CNT) = G 1/8-28
Давление СОЖ (CP) = 80 bar

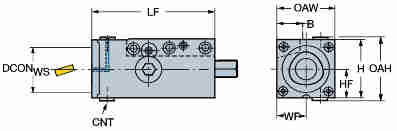

Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 28 mm
Ширина хвостовика (B) = 25,4 mm
Высота хвостовика (H) = 50,8 mm
Функциональная длина (LF) = 102,5 mm
Функциональная ширина (WF) = 24 mm
Функциональная высота (HF) = 25,4 mm
Общая высота (OAH) = 59 mm
Общая ширина (OAW) = 48 mm
Крутящий момент (TQ1) = 50 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 10
Масса элемента (WT) = 2,1 kg
