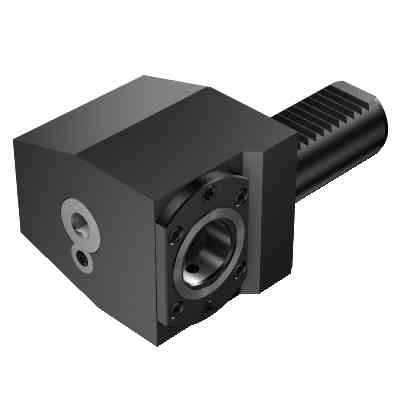

Sandvik Coromant C4-RC2040-51040M

Номер по каталогу: 5727733
Интерфейс со стороны станка (ADINTMS) = VDI machine interface -size 40
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C4
Угол корпуса со стороны заготовки (BAWS) = 90 deg
Исполнение (HAND) = R
Тип подвода СОЖ к инструменту (CNSC) = 6: decentral over flange
Тип подвода СОЖ к зоне резания (CXSC) = 1: axial concentric exit
Давление СОЖ (CP) = 80 bar

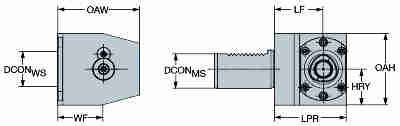

Диаметр соединения (DCON) = 40 mm
Функциональный диаметр (DFC) = 28 mm
Программируемая длина (LPR) = 75 mm
Функциональная длина (LF) = 51 mm
Функциональная ширина (WF) = 40 mm
Функциональная высота (HF) = 0 mm
Общая высота (OAH) = 75 mm
Общая ширина (OAW) = 86 mm
Нижняя точка от основной плоскости (HRY) = 38 mm
Высота корпуса (HTB) = 60 mm
Крутящий момент (TQ1) = 50 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 10
Масса элемента (WT) = 4,18 kg
