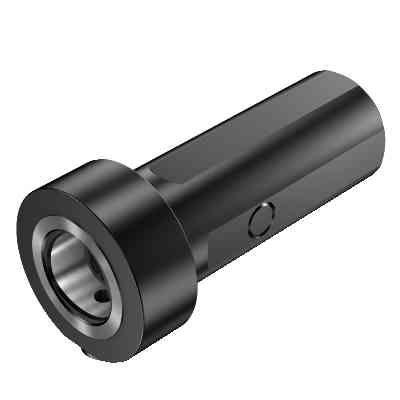

Sandvik Coromant C4-NC2000-10020-A24

Номер по каталогу: 5728588
Интерфейс со стороны станка (ADINTMS) = Cylindrical shank w/ 3 flats -inch: 1 1/2
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C4
Угол корпуса со стороны заготовки (BAWS) = 0 deg
Исполнение (HAND) = N
Тип подвода СОЖ к инструменту (CNSC) = 2: radial entry
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Размер резьбы входного отверстия для СОЖ (CNT) = G 1/8-28
Давление СОЖ (CP) = 80 bar

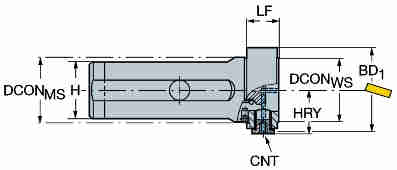

Диаметр соединения (DCON) = 38,1 I 40 mm
Функциональный диаметр (DFC) = 28 mm
Высота хвостовика (H) = 37 mm
Функциональная длина (LF) = 20 mm
Функциональная ширина (WF) = 0 mm
Функциональная высота (HF) = 0 mm
Диаметр корпуса (BD1) = 51,5 mm
Длина корпуса (LB1) = 20 mm
Общая высота (OAH) = 51,5 mm
Общая ширина (OAW) = 51,5 mm

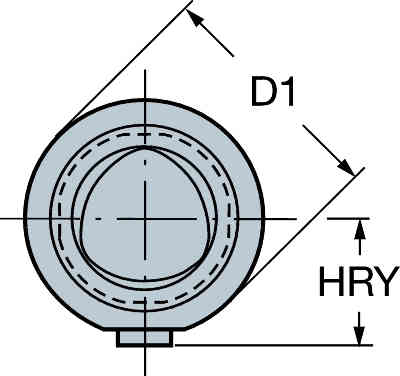

Нижняя точка от основной плоскости (HRY) = 26 mm
Крутящий момент (TQ1) = 50 Nm
Масса элемента (WT) = 1,025 kg
