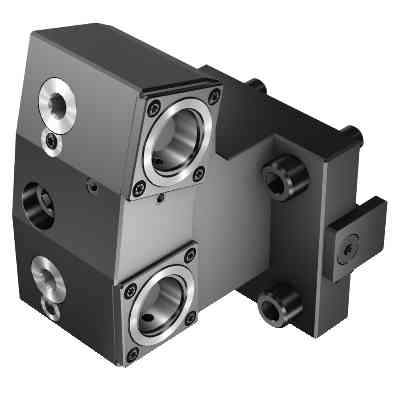

Sandvik Coromant C3-TRI-NA55A-TT

Номер по каталогу: 6749626
Интерфейс со стороны станка (ADINTMS) = Nakamura-Tome non-driven turret interface -size NA55A
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C3
Угол корпуса со стороны заготовки (BAWS) = 90 deg
Исполнение (HAND) = R
Тип подвода СОЖ к инструменту (CNSC) = 7: decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Давление СОЖ (CP) = 80 bar
Диаметр соединения (DCON) = 32 mm
Функциональный диаметр (DFC) = 22 mm
Программируемая длина (LPR) = 101,5 mm
Функциональная длина (LF1) = 82,5 mm
Функциональная длина (LF2) = 82,5 mm
Функциональная ширина (WF1) = 20 mm
Функциональная ширина (WF2) = 20 mm
Функциональная высота (HF1) = 0 mm
Функциональная высота (HF2) = 0 mm
Общая высота (OAH) = 131,8 mm
Общая ширина (OAW) = 80 mm
Крутящий момент (TQ1) = 35 Nm
Крутящий момент (TQ2) = 35 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 8
Масса элемента (WT) = 4,2 kg
