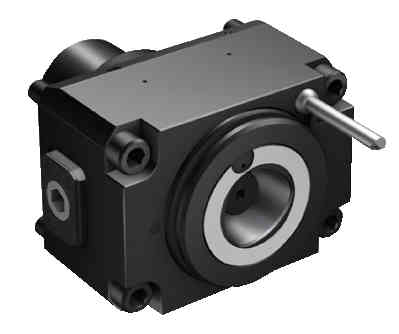

Sandvik Coromant C3-DNE-MS40A-E-HS

Номер по каталогу: 6749610
Интерфейс со стороны станка (ADINTMS) = Mori Seiki driven turret interface -size MS40A
Интерфейс со стороны заготовки (ADINTWS1) = Coromant Capto (segment clamping) -size C3
Угол корпуса со стороны заготовки (BAWS) = 0 deg
Исполнение (HAND) = N
Тип подвода СОЖ к инструменту (CNSC) = 7: decentral over flange and axial
Тип подвода СОЖ к зоне резания (CXSC) = 2: radial exit
Давление СОЖ (CP) = 80 bar

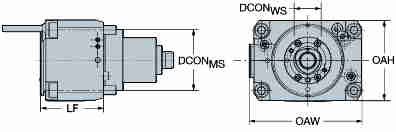

Диаметр соединения (DCON) = 32 I 40 mm
Функциональный диаметр (DFC) = 22 mm
Функциональная длина (LF) = 64 mm
Функциональная ширина (WF) = 0 mm
Функциональная высота (HF) = 0 mm
Общая высота (OAH) = 80,5 mm
Общая ширина (OAW) = 96 mm
Крутящий момент (TQ1) = 25 Nm
Геометрическая характеристика приводной детали (KGRPTP1) = HEXG
Размер приводной детали (KGRPS1) = 5
Max частота вращения (RPMX) = 12000 1/min
Max крутящий момент (MMCX) = 20 Nm
Масса элемента (WT) = 3,71 kg
Reversed rotation direction output side (RIDOP1) = false
